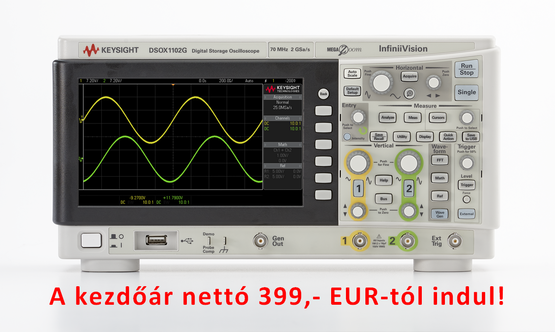

KEYSIGHT DSOX1000 – csúcstechnológiás oszcilloszkópok mindenki számára megfizethető konfigurációban

A Keysight DSOX1000 oszcilloszkópcsalád a legfiatalabb tagja a Keysight InfiniiVision műszersorozatának. Az új széria a MegaZoom mérőarchitektúrának ugyanazt a 4. generációját alkalmazza, mint a nagyobb sorozatok, azonos felhasználói interfésszel rendelkezik és összemérhető szolgáltatáskészletet kínál, minden eddiginél kedvezőbb árszint mellett. A DSOX1000 szériában jelenleg 6-féle, kétcsatornás modell érhető el 50, 70 és 100 MHz analóg sávszélességgel.

Az új műszerek alapparaméterei:

• 50 MHz sávszélességű modellek: 1 GSa/s mintavételezési sebesség, 100 ezer pont csatornamemória
• 70 és 100 MHz sávszélességű modellek: 2 GSa/s mintavételezési sebesség, 1 millió pont csatornamemória, memóriaszegmentálás legfeljebb 50 szegmensre
• Hullámforma-frissítési sebesség: max. 50 ezer hullámforma/másodperc
• Beépített, 20 MHz-es függvénygenerátor (WaveGen) – a „G” utótagú modelleken
• 7 hüvelyk (kb. 18 cm) képátlójú, WVGA felbontás, színes TFT LCD

Méréstechnikai funkciók:

• 24 automatikus mérés különböző jelparaméterekhez
• Matematikai funkciók (FFT-t is beleértve)
• A 70 és 100 MHz sávszélességű modelleken: hardvertámogatású maszktesztelés, jelminőségalapú osztályozás, hibadetektálás, max. 50 ezer mérés/másodperc sebességgel
• Frekvencia-válasz analízis (Bode diagram felvétele): amplitúdó- és fázisátvitel mérése – a „G” utótagú modelleken
• Beépített függvénygenerátor (WaveGen) – a „G” utótagú modelleken
  Frekvenciatartomány: 0,1 Hz – 20 MHz
  A jelgenerálás amplitúdója: 2 mVpp – 20 Vpp
  Szinusz-, négyszög-, impulzus-, háromszög- és zajjelek támogatása
  A kimenet modulálásának lehetősége amplitúdó- és frekvenciamodulációval (AM és FM), illetve frekvenciabillentyűzéssel (FSK)
• Hardvertámogatású triggerelés és dekódolás soros adatátviteli protokollokhoz
  RS232 / UART és I2C – 50 MHz sávszélességű modellek
  RS232 / UART, I2C, SPI, CAN és LIN –70 és 100 MHz sávszélességű modellek

Interfészek:

• USB gazdaport az előlapon külső adattároló vagy nyomtató csatlakoztatására
• USBTMC támogatású USB eszközport a hátlapon PC-s csatlakozáshoz
• Alaptartozék 2 darab passzív mérőfej választható 1:1 vagy 1:10 bemeneti osztással

Modellválaszték:

      * A listaárakból számított 15% kedvezmény csak oktatási és nonprofit intézmények (szakközépiskolák, egyetemek, tudományos intézmények, akadémiák stb.) számára vehető igénybe.
