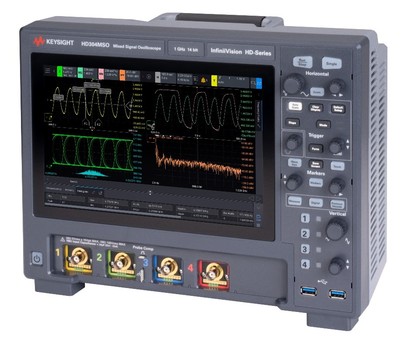

Új Keysight InfiniiVision HD3 oszcilliszkópok

Az új Keysight HD3 oszcilloszkópokkal azt is megmérheti, ami eddig rejtve volt Ön előtt. Olyan funkciókat hozunk Önnek, amelyek korábban elképzelhetetlenek voltak a középkategóriás oszcilloszkópoknál:

• Egyedülálló függőleges felbontás 14 bites A/D átalakítókkal.
• A legkisebb jeleket is láthatja, mindössze 50 µVRMS zajszinttel
• Az 1,3 millió hullámforma/másodperc mérési sebességnek köszönhetően semmilyen oszcilloszkóp beállításnál nem marad le a jelek változásáról
• Hosszú jelidőszakok rögzítése az akár 100 millió pont/csatorna memóriával
• Keysight Fault Hunter - a hibák és anomáliák automatikus felkutatásához a mért jelben
• Fejlett eszközök a mért jel elemzéséhez, mint például FFT, hisztogramok vagy frekvenciaválasz-elemzés (Bode-diagram)

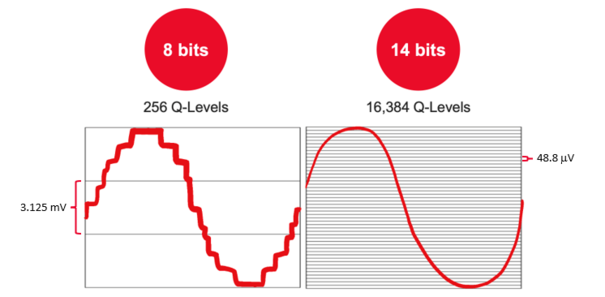

Páratlan függőleges felbontás
A nagy függőleges pontosság elérésének kulcsfontosságú eleme az AD-átalakító. A magasabb ADC bitszám nagyobb függőleges felbontást jelent, ami pontosabb jelábrázolást jelent. Például egy 12 bites ADC-vel rendelkező oszcilloszkóp egy analóg bemenetet 4,096 egyedi konverziós szintre (212 = 4,096) képes kódolni. Minden további bit megduplázza a konverziós szintek számát. A 14 bites ADC-vel rendelkező oszcilloszkópok 16,384 szintre kódolhatják az analóg bemenetet (214 = 16,384), ami négyszerese a 12 bites ADC-vel rendelkező oszcilloszkópok felbontásának és 64-szerese a 8 bites ADC felbontásának.

Még a legkisebb jeleket is láthatja, mindössze 50 µVRMS zajszint mellett
Minden elektronikus eszköz, beleértve az oszcilloszkópokat is, valamilyen szintű zajt generál. Fontos, hogy ezt a zajt a lehető legnagyobb mértékben elnyomjuk. Az alacsonyabb zajszint azt jelenti, hogy az oszcilloszkóp még a nagyon kis jeleket is pontosan tudja mérni. A Keysight InfiniiVision HD3 oszcilloszkópok zajszintje 1 GHz-es sávszélesség mellett mindössze 50 µVRMS. Ez a zajszint tovább csökkenthető a sávszélesség korlátozásával vagy a mért jel átlagolásával.

Fejlett elemzési lehetőségek

• A Keysight HD3 oszcilloszkópokkal nem csak mérni lehet a jeleket, hanem az eszközök széles választékával részletesen elemezni is:
• Az időtartománybeli jelek átalakítása frekvenciatartománybeli jelekké gyors Fourier-transzformáció (FFT) segítségével.
• A jelek összehasonlítása előre meghatározott sablonokkal a maszkteszteléssel történő gyors megfelelés/nem megfelelés elemzéshez
• A jitter és a zaj statisztikai eloszlásának elemzése hullámforma- és mérési hisztogramokkal
• Frekvenciaválasz-elemzés Bode-diagramokkal

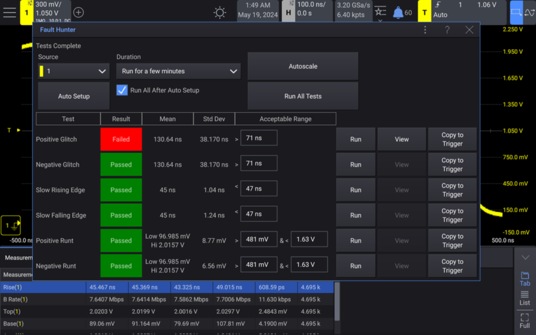

• A felhasználó által meghatározott jelenségek, hibák vagy anomáliák automatikus keresése a jelben a Fault Hunter eszközzel.

7 az 1-ben eszköz
A Keysight HD3 nem csak egy oszcilloszkóp, hanem valójában akár 7 különböző műszer is lehet egyben:

• Oszcilloszkóp 2 vagy 4 analóg csatornával
• Logikai analizátor 16 digitális csatornával
• Protokoll analizátor
• Frekvenciaválasz-elemző
• 100 MHz-es funkció/arb generátor
• Digitális feszültségmérő
• 8 digites counter

Hogyan építse meg saját Keysight HD3 oszcilloszkópját?

1. Válassza ki az alapmodellt a szükséges bemeneti csatornák számának megfelelően

• HD302MSO 2 csatorna, 200 MHz sávszélesség, 20 Mpont memória
• HD304MSO 4 csatorna, 200 MHz sávszélesség, 20 Mpont memória

Mindegyik oszcilloszkóphoz N2843A 500 MHz-es, 10:1, 11 pF passzív szondák tartoznak, az oszcilloszkóp analóg csatornáinak számának megfelelő számban.

2. Ha 200 MHz-nél nagyobb frekvenciatartományra van szüksége, válassza az alábbi opciók egyikét

A 2 csatornás HD302MSO modell esetében:

• HD3BW-001 350 MHz sávszélesség
• HD3BW-002 500 MHz sávszélesség
• HD3BW-003 1 GHz sávszélesség

4 csatornás HD304MSO modell esetén:

• HD3BW-007 350 MHz sávszélesség
• HD3BW-008 500 MHz sávszélesség
• HD3BW-009 1 GHz sávszélesség

3. Ha 20 Mpont/csatornánál hosszabb memóriára van szüksége, válassza a következő opciók egyikét:

• HD3MEM-050 memória 50 Mpont/csatorna
• HD3MEM-100 memória 100 Mpont/csatorna

A 2024.12.31-ig vásárolt Keysight HD3 oszcilloszkópokhoz 100 Mpont/csatorna memória opciót biztosítunk ingyenesen (HD3MEM-100)!

4. Ha soros buszok elemzésére van szüksége, válasszon az alábbi SW csomagok közül

• HD300EMBA I2C, SPI, UART (RS232/422/485) elemzés
• HD300AUTA CAN, CAN FD, CAN XL, LIN elemzés

5. Egyéb tartozékok és bővítések

• HD3MSO szonda 16 csatornás belső logikai analizátorhoz
• HD3WAVEGEN 100 MHz-es függvénygenerátor
• HD3COVER előlapi fedél
• HD3CASE puha hordtáska
• HD3RACK rack mount kit

A megfelelő szoftverlicenc megvásárlásával bármikor bővítheti az oszcilloszkóp sávszélességét, a memóriamélységet, a soros buszelemzést vagy a belső 100 MHz-es generátort.
