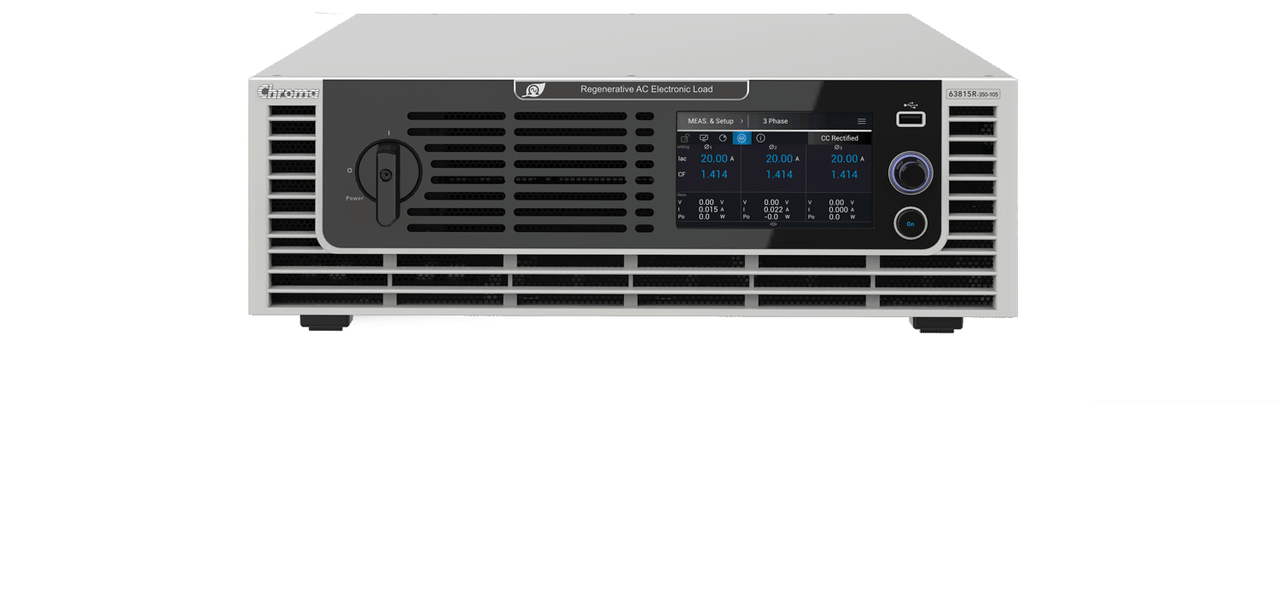

Regeneratív váltakozó áramú elektronikus terhelések – Chroma 63800R

A Chroma 63800R sorozat váltóáramú elektronikus terheléseket kínál regenerációs képességgel. A három modell - amelyek teljesítménye 9 kVA, 12 kVA és 15 kVA - nagy teljesítménysűrűségű kialakítással rendelkezik, amely 15 kVA maximális terhelhetőséget biztosít kompakt 3U-os méretben. A magasabb teljesítmény követelmények érdekében több egységet párhuzamosíthat, miközben master-slave vezérlést használ.

A Chroma 63800R sorozat rendkívül hatékony energiatakarékos megoldást kínál a regeneratív funkciójával.Ideális a megújulóenergia alkalmazások széles skálájához, beleértve az ESS-t, a hibrid PV invertereket, az AC EVSE-t és a kétirányú beépített töltőket (BOBC) V2L-hez és V2H alkalmazásokhoz. A hagyományos váltakozó áramú terhelésekkel ellentétben a 63800R sorozat kiküszöböli a hulladékhő-termelést, így jelentősen csökkenti az áramköltségeket a regeneráló képességének köszönhetően.

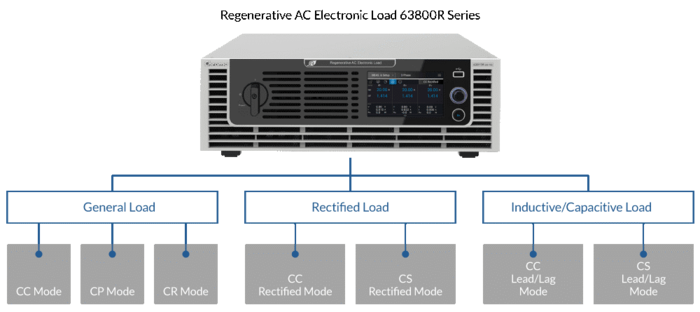

A Chroma 63800R sorozat fejlett, teljesen digitális vezérlési technológiát alkalmaz. Bevezetésre került a Stand-By funkció a tesztelt eszköz (DUT) feszültségforrásának gyors ingadozásainak kezelésére. Ez a funkció aktív állapotban tartja a terhelést, miközben a DUT készenléti vagy kikapcsolt állapotban van, és azonnal megkezdi a tápellátást, amikor a feszültségforrás aktiválódik. Ez a funkció kiválóan alkalmas a teljesen automatizált tesztelés megvalósítására az intelligens gyárakban. Az olyan alapvető funkciókon kívül, mint a CC, CP és CR, a Chroma 63800R sorozat fejlett üzemmódokat kínál, mint például az egyenirányított és Lead/Lag mód. Az egyedülálló félciklusú terhelési funkciójával szimulálni tudja az SCR és TRIAC alkatrészek jellemzőit is. A 63800R sorozat 5"-es LCD kijelzővel és intuitív felhasználói felülettel rendelkezik a zökkenőmentes működés érdekében.

A csatlakozási lehetőségek közé tartozik az USB, LAN és opcionálisan GPIB vagy CAN interfész a gyors távoli és digitális vezérléshez számítógépen keresztül a Chroma SoftPanel szoftverével. Ezenkívül a Chroma műszer-illesztőprogramokat biztosít a LabVIEW-be integrált rendszervezérléshez.

FŐBB JELLEMZŐK

• Névleges teljesítmény: 9kVA, 12kVA, 15kVA
• Névleges áramerősség: 87 Arms, 96 Arms, 105 Arms
• Feszültségtartomány: 30Vrms ~ 350Vrms
• Frekvencia tartomány: 30Hz ~ 100Hz
• A csúcstényező tartománya: 1,414-3,000
• Teljesítménytényező tartomány: 0.100 ~ 1.000 (Lead/Lag)
• 3U magasság akár 15kVA nagy teljesítménysűrűséggel
• Intuitív érintőpanel interfész
• Nagy pontosság, egyenértékű a lineáris terhelési szintekkel
• Választható egyfázisú és háromfázisú terhelési mód
• Alkalmazható a fordított névleges látszólagos teljesítmény 89%-os hatásfokkal, 89%-os visszatápláló hálózattá alakítással
• Javított terhelési mód
• Leading/Lagging áramterhelési mód
• Aktuális forrás mód
• Készenléti gyors reagálás funkció
• Induktív/kapacitív terhelés szimulációs funkció
• Pozitív/negatív félciklusú terhelési funkció
• Konfigurálható kezdő/vég terhelési áram fázisszögek
• Konfigurálható áramterhelés felső határa
• Univerzális AC bemeneti tartomány
• Párhuzamosíthatóság (háromfázisú üzemmóddal) a nagyobb teljesítmény érdekében
• Szabványos távoli interfészek: USB, LAN
• Választható távoli interfészek: GPIB, CAN
• Alkalmas EVSE, Off-Grid PV inverter és UPS termékteszthez

A Chroma 63800R adatlapja letölthető INNEN.
