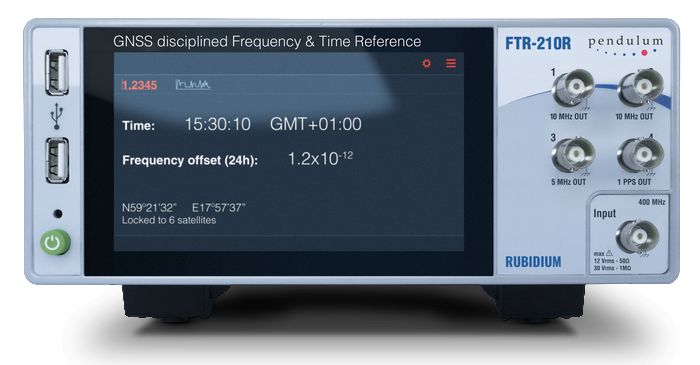

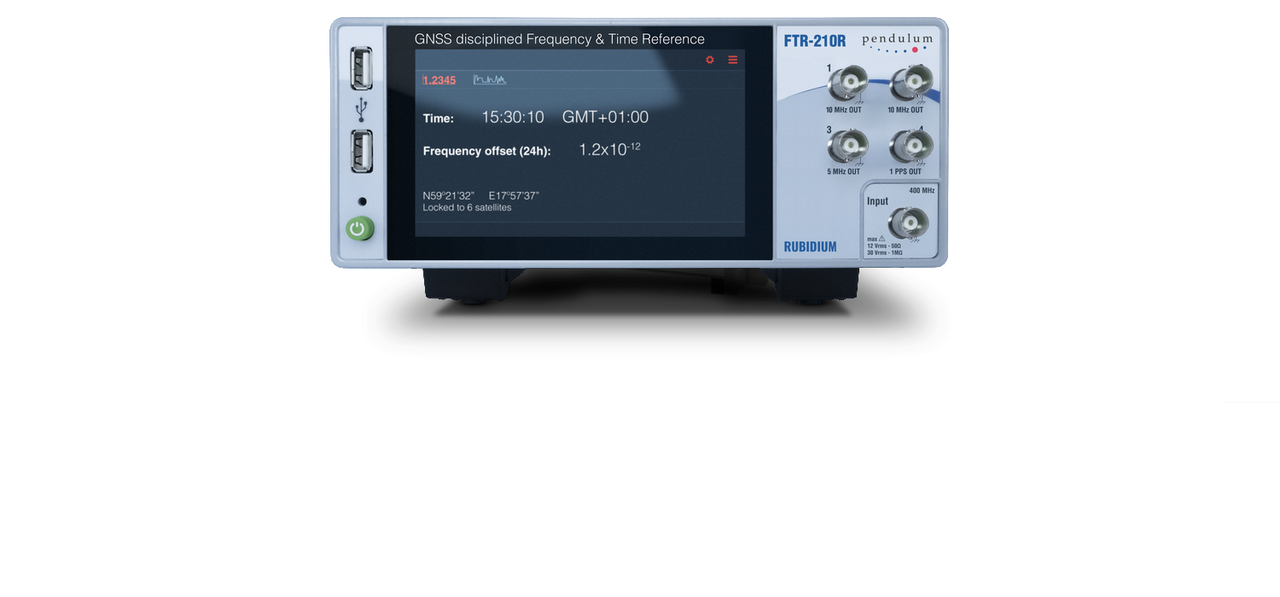

Pendulum FTR-210R GNSS vezérelt rubídium frekvencia és idő referencia

A Pendulum FTR-210R GNSS által felügyelt Rubídium frekvencia és idő referencia közel céziumszintű stabilitást biztosít. 7 szabványos kimenettel rendelkezik (5×10 MHz, 1×5 MHz és 1×1 pps), melyek akár 4 extra kimenettel bővíthetők, plusz egy programozható 100 MHz-es impulzus kimeneti lehetőséggel. Az opcionális integrált független frekvencia kalibrátor garantálja a valódi nyomon követhetőséget a GPS időskálához és a NIST-hez. A nyomon követhető kalibrációs riportok könnyen generálhatók. A Pendulum FTR-210R Rubidium frekvencia és időreferencia segítségével nincs szükség a metrológiai laborok éves költséges kalibrációjára. A 400 MHz-ig terjedő frekvenciaméréshez opcionális bemenet az FTR-210R-t egy egydobozos ultranagy teljesítményű frekvencia kalibrátorrá alakítható, akár 13 számjegyű felbontással egy másodperc alatt.

Frekvencia és/vagy Idő etalon

GNSS által vezérelt frekvenciaetalonkénti használat esetén, a rövidtávú stabilitás nagyon magas, és az elhasználódás gyakorlatilag nulla.
Különálló frekvenciareferenciakénti használat esetén manuális hold-over módban a stabilitás rendkívül magas. Az elhasználódás kevesebb, mint 5x10^-11/hó.
Ha GNSS által vezérelt időreferenciakénti használat esetén, az 1 pps időreferencia kimenet kevesebb mint 10 ns effektív értékkel tér el az UTC-től. A GNSS- vezérelt kikapcsolása esetén a hold-over drift nagyon alacsony; tipikusan 1 µs/24 óra.

Moduláris, több kimenetes konfiguráció

Az alapkonfiguráció 5 × 10 MHz, 1 × 5 MHz és 1 × 1 pps kimeneteket tartalmaz. Szükség esetén 4 további kimenet szerelhető a hátsó panelre:

• 4×10 MHz
• 4×1 pps
• 0.1, 1, 5, és 10 MHz

Továbbá, az SW licenszen keresztül bármikor engedélyezhet egy opcionális programozható impulzuskimenetet, 0,5 Hz és 100 MHz között.

Mérési bemenet 1-box frekvenciakalibrációhoz

Az ultrastabil frekvencia-referencia az opcionális DC-400 MHz-es mérési bemenettel kombinálva az FTR-210R-t komplett egydobozos frekvenciakalibrátorrá alakítja. A mérési funkciók közé tartozik a frekvencia, periódus, impulzusszélesség, emelkedési/esési idő, változási sebesség és feszültség (Vmin, Vmax, Vp-p). A TIE (Time Interval Error) egy opcionális funkció (SW licenszes). 14 ps vagy opcionális 7 ps időfelbontás érhető el.

Az 5”-os színes kijelzőn számszerűen és grafikusan is nyomon követhető a tesztelés alatt álló készülék rövid és hosszú távú stabilitása. A mérési sebesség 1 MSa/s-tól (opcionális 20 MSa/s) egészen 1 mintavétel/1000 másodpercig állítható. Akár 32M mérési mintát tárolhat minden munkamenetben, és legfeljebb 1G mérést tárolhat egy nem felejtő memóriában.

Az FTR-210R Frekvencia és Időreferencia bármikor képes nyomon követhető kalibrációs protokollokat készíteni csv formátumban mind a belső időbázis referenciáról (opcionális), mind a tesztelt eszközről.

Egyedi nyomon követhető frekvencia és idő referencia a kalibrációs laboroknak

A nyomon követhetőség elve megköveteli a nemzetközi szabványokhoz való folyamatos összehasonlítását, ahol minden összehasonlítás dokumentált eredményt hoz, meghatározott bizonytalansággal.

Az FTR-210R Frekvencia és Időreferenciának a 220-as opciója egy dokumentáló frekvencia-komparátor/kalibrátor, amely független a felügyeleti folyamattól. A fogadott GNSS jel szünetmentes, és folyamatosan összehasonlításra kerül a local oszcillátorhoz képest. A fázis- és frekvenciaeltérések belső tárolásra kerülnek, és bármikor átvihetők bármely számítógépre.

A traceability jegyzőkönyv nyomtatható. A napi kalibrálási előzmények a memóriában több évig visszakereshetők, míg az aktuális 24 órás átlag offset az előlap színes kijelzőjén jelenik meg.

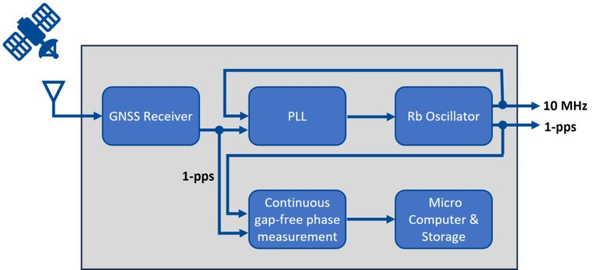

Új FTR-210R kialakítás – a frekvencia-összehasonlító/kalibrátor funkció a felügyeleti folyamattól függetlenül működik:

Ez az egyedi traceability Ez az egyedi visszakövethetőség az elsődleges szabványokhoz azt jelenti, hogy az FTR-210R frekvencia- és időreferenciát nem szükséges elküldeni újrakalibrálásra. Ennek a kialakításnak köszönhetően a nagy stabilitású beépített rubídium oszcillátor folyamatosan, elsődlegesen az US Naval Observatory Amerikai Tengerészeti Obszervatórium (NIST) frekvenciaszabványaira, és végül a greenwich-i középidőre (UTC) van kalibrálva.

Teljes rugalmasság helyi vagy távvezérléshez

Az FTR-210R manuálisan működtethető az 5”-os grafikus érintőképernyőn keresztül. Az egyszerűbb kezelés érdekében vezetékes vagy vezeték nélküli egeret is csatlakoztathat az előlap egyik USB-portjához.

A standard FTR-210R két hátlapi kommunikációs interfésszel rendelkezik: Gbit Ethernet és az USB 2.0. Az elülső panel USB-portjába helyezhető Wi-Fi-kulcs segítségével csatlakoztathatja az FTR-210R-t a helyi vezeték nélküli hálózathoz. A műszer lokálisan vagy a világ bármely pontjáról elérhető és vezérelhető az integrált webszerver interfész funkció segítségével.

Erőteljes és könnyen használható kalibráló eszközök

Az opcionális mérési bemenet átalakítja az FTR-210R-t egy 1-dobozos frekvenciakalibrátorrá. A MATH funkció segítségével a vizsgált eszköz Frekvenciája megjeleníthető akár abszolút frekvenciaként, pl. „10 000 000 01 MHz”, vagy a névleges frekvenciától való eltérésként, pl. „10 mHz”, vagy relatív eltérésként pl. „1x10-9”. A kalibrálási toleranciák beállítása, egyértelmű pass/fail jelzőkkel tovább könnyíti a kézi vagy félautomata kalibrálást.
