Pacific Power AFX: új AC, DC, AC+DC tápegységcsalád széleskörű felhasználási lehetőségekkel

A Pacific Power bemutatta új AFX sorozatú tápegységeit, amelyek 9 kVA és 60 kVA közötti teljesítményekben tartalmaznak nagyteljesítményű, kapcsolóüzemű AC, DC és AC+DC tápegységeket. Valamennyi AFX modell támogatja a szimpla, osztott és háromfázisú kimeneti konfigurációt, alapját pedig a legkorszerűbb digitális teljesítménykonverziós architektúra biztosítja. A 15 kVA/kW teljesítménysűrűség a 4U méretkategóriában az iparági átlagot tekintve kimagaslónak tekinthető.

Az új AFX tápegységek fejlesztése során a gyártó kiemelt figyelmet fordított az energiahatékonyságra, könnyű telepíthetőségre, és a térfogategységenként elérhető minél magasabb teljesítményre. A sokrétű vezérlési lehetőségek univerzális és könnyű felhasználási lehetőséget biztosítanak, a tápegységek pedig a legegyszerűbb, kézi vezérlésű frekvenciakonverziótól kezdve a harmonikusimmunitási tesztelésen át a részletesen szabályozott tranziensszimulációig bármire használhatók. Az AFX családnál a teljesítménykonverzió digitális vezérlésű, nagyfrekvenciás impulzusmodulációval történik, amely csendes, kis hőtermelésű és magas hatásfokú üzemeltetést tesz lehetővé.

A Pacific Power AFX tápegységek főbb műszaki jellemzői:

• AC, DC vagy AC+DC kimenet
• DC, 15 … 1200 Hz frekvenciatartomány
• állandó kimeneti teljesítményű üzemmód, 300 V L-N/520 V L-L/425 V_DC feszültségtartományok
• precíziós True RMS mérési funkció feszültség, áram, hatásos és látszólagos teljesítmény, teljesítménytényező és csúcstényező mérésére
• kompatibilitás a UPC Studio grafikus felhasználói interfésszel
• előlapról vagy buszparanccsal választható 1-, 2- vagy 3-fázisú kimenet
• szinusz, négyszög, háromszög, THD vagy egyedileg definiált hullámformák
• 208 … 240 V vagy 380 … 480 V háromfázisú bemenet, aktív teljesítménytényező-korrekcióval
• akár 99 program tárolásának lehetősége statikus és dinamikus tranzienstesztelésre
• folyamatos önkalibráció (CSC funkció – Continuous Self Calibration)
• precíziós feszültségprogramozás: 0,02% pontosság bekapcsolt CSC mellett AC és DC üzemmódokban
• kimeneti teljesítmény: 9 kVA … 60 kVA
• standard RS-232, USB és Ethernet interfészek, SCPI kompatibilitás
• LXI-kompatibilis LAN-interfész, beágyazott webszerver
• IVI műszer-eszközmeghajtók

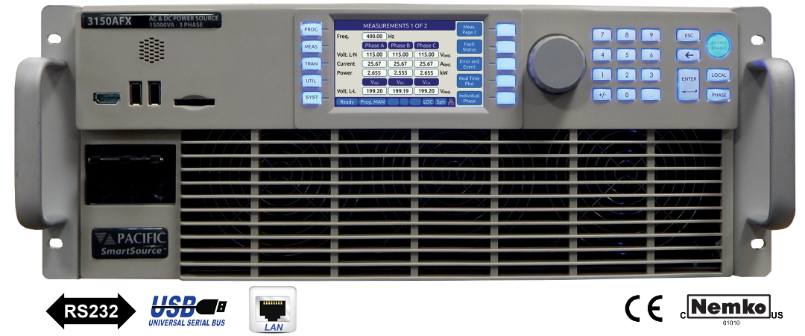

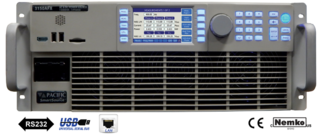

Az AFX sorozatú tápegységek kézi és automatizált vezérlésre is biztosítanak lehetőséget. Az előlapi kezelőszervekkel vezérelhető menü nagyméretű, színes kijelző, közvetlen funkcióvezérlőgombok és öt szoftgomb kombinációját használja. Az előlapra integrált forgatógombbal lehet a menüelemek között léptetni, a kiválasztás nyugtázására pedig az ENTER gombbal van lehetőség. Ugyanez a forgatógomb használható a kimeneti paraméterek hangolására is, a decimális billentyűzet pedig közvetlen értékbevitelre szolgál.

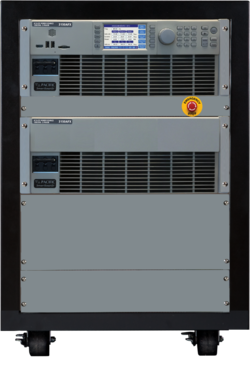

Az AFX sorozatú tápegységek távvezérléssel is használhatók az integrált interfészeken keresztül, a műszer beépített webszerverének köszönhetően a LAN és USB interfészeken át is megvalósítható a vezérlés. Az AFX sorozatú tápegységeket 19”-es műszerszekrényekbe tervezték. A 15 kVA-nél nagyobb teljesítményű modellekhez párhuzamos üzemeltetésre van szükség, amely egy AFX mester és egy vagy több vezérlő nélküli egység összeintegrálását jelenti. A 3300AFX … 3600AFX modellek szekrénybe szerelt kivitelben érhetők el, amely tartalmaz minden bemeneti és kimeneti huzalozást, csatlakozót és párhuzamosítást, ami az üzembe vételhez szükséges.

További információ:
Termékoldal: http://www.pacificpower.com/English/Products/AFX-Series.aspx
Termékismertető adatlap: http://www.pacificpower.com/Resources/Documents/AFX_Introduction_Flyer.pdf
